FDM – Distanzmessgeräte

Flexible Präzision

Die faseroptischen Distanzmesssysteme der Serie FDM arbeiten mit hochpräzisen Interferometern für berührungslose Abstands-, Form- und Rauheitsmessungen mit einer Auflösung im Sub-Nanometerbereich. Die speziell konfektionierten Miniatursonden auf Lichtleiterbasis bieten enorme Flexibilität. Mit Durchmessern ab 50 µm erreichen sie auch sehr kleine oder schwer zugängliche Bauräume. Sie scannen Spritzlöcher von Einspritzdüsen oder kleine Zahnzwischenräume von Präzisionszahnrädern. Für größere Bauräume stehen Standard-Messsonden mit Durchmessern von 0,8 und 1,3 mm zur Verfügung.

Durch den modularen Aufbau der Messgeräte können Sonde und Auswerteeinheit nahezu beliebig weit voneinander entfernt aufgestellt werden. Hohe Messfrequenzen, integrierte Schnittstellen und systemspezifische Softwarelösungen ermöglichen außerdem eine vollständige Einbindung in automatisierte Produktionsprozesse. Für Inline-Messungen im Produktionstakt.


Produktbroschüre Faseroptische Distanzmesssysteme Vorderseite


Produktbroschüre Faseroptische Distanzmesssysteme Rückseite

    Ihre Vorteile

  • Messung in kleinsten Bauräumen (ab Ø 0,1 mm)

  • Ergebnisse mit Nanometergenauigkeit

  • Berührungslos und verschleißfrei

  • Ideal für eine schnelle 100-Prozent-Prüfung

  • Nahezu material- und oberflächenunabhängig

  • Einzelpunkt- und Mehrstellenmessungen möglich

  • Erzeugung von 2D-Profilen und 3D-Punktewolken

  • Normgerechte Qualitätskontrolle nach DIN EN ISO

  • Voll automatisierbar und integrierbar

  • Elektromagnetisch verträglich (EMV)

Systemkenndaten

FDM-1

Für höchste Genauigkeit

Messbereich80 µm
Genauigkeit (typ. Standard­abweichung)< 3 nm*
Durchmesser Messsonde≥ 50 µm

*Bei Punktmessung mit einem Arbeitsabstand von 0,1 mm auf poliertem Glas.

FDM-2

Großer Messbereich

Messbereich1 mm
Genauigkeit (typ. Standard­abweichung)< 10 nm*
Durchmesser Messsonde≥ 50 µm

*Bei Punktmessung mit einem Arbeitsabstand von 0,1 mm auf poliertem Glas.

Allgemeine Parameter

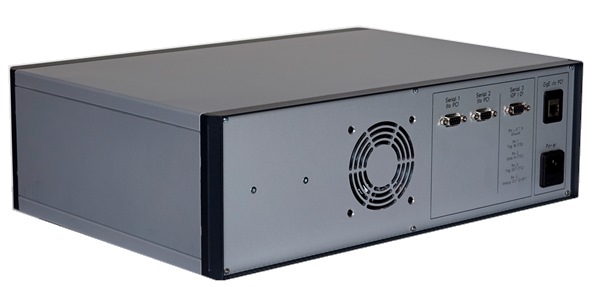

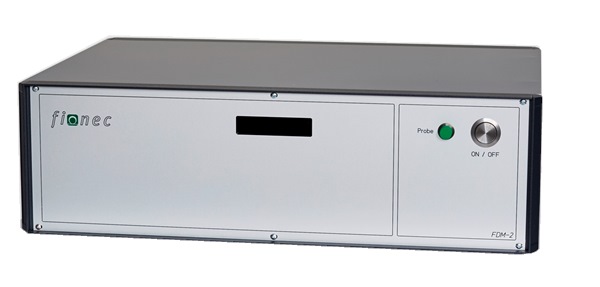

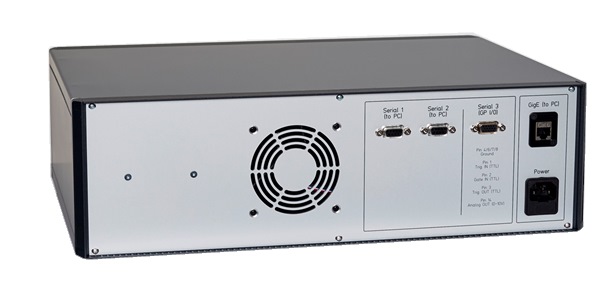

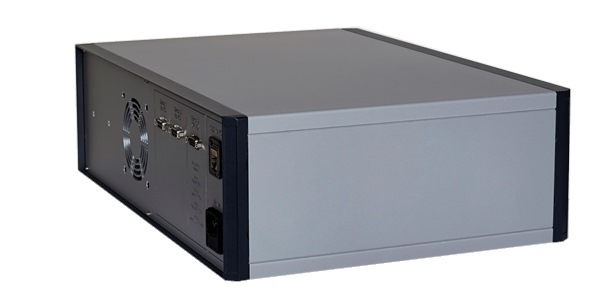

Faseroptisches Distanzmesssystem FDM-1 Frontansicht Faseroptisches Distanzmesssystem FDM-1 Rückseite  mit Schnittstellen Faseroptisches Distanzmesssystem FDM-2 Frontansicht

Messprinzip

kurzkohärente Interferometrie

Sondendurchmesser

0,05 / 0,08 / 0,125 / 0,8 / 1,3 – 5 mm

Mess­bare Materi­alien und Ober­flächen

Glas, Metall, Keramik, Kunst­stoff u.a. – trans­parent, spiegelnd, matt

Innen­durch­messer Prüfling

ab 0,1 mm

Mess­richtung

axial (0°), winklig (45° – 90°)

Mess­frequenz

bis zu 20 kHz (ab­hängig vom Mess­objekt)

Mehr­stellen­messung

paralle­les oder sequen­tielles Aus­lesen mehrerer Sonden möglich

Software

FDM­Control (Steuerung) / Data­Viewer (Auswertung)

Programmier­schnitt­stellen

API, DLL

System­schnitt­stellen (konfigurierbar)

Trigger IN, Gate IN, Trigger OUT: TTL 5V, Ethernet, GPIO

Strom­versorgung

230 V (AC)

Anwendungen

Die FDM-Sensorik eignet sich besonders für Anwendungen in der Präzisions- und Ultrapräzisionsfertigung. Schwer zugängliche Oberflächenstrukturen und Bauräume können mit den miniaturisierten Sonden flexibel, berührungslos und hochgenau geprüft werden.

Charakterisierung von Oberflächen

  • Erfassung von Rauheit und Welligkeit an technischen Oberflächen
  • Überwachung und Feststellung von Werkzeugverschleiß
  • Prüfung von Optiken, Wafern und Optical Flats
  • Messungen im Scanbetrieb zur 2D/3D-Darstellung

    z.B. von Freiformflächen wie Zahnradflanken

Hochgenaue Abstandsmessung

  • Messung von Ausdehnung, Drift und Vibrationen an Ultrapräzisions- und Werkzeugmaschinen
  • Positionserfassung zur hochgenauen Ausrichtung von Präzisionsbauteilen

    auch mittels Mehrstellenmesstechnik möglich

Prüfung von Form- und Lagetoleranzen

  • z.B. Rundheit, Ebenheit, Geradheit, Parallelität, Rundlaufeigenschaften

Messungen in kleinsten und schwer zugänglichen Bauräumen

  • z.B. Mikrobohrungen, Spritzlöcher von Einspritzdüsen, Fußflanken von Präzisionszahnrädern

Integration in hochgenaue Koordinaten­mess­geräte, Prüf­automaten und UP-Werkzeug­maschinen

  • Kompatibilität und Automatisierung dank serieller Schnittstellen
  • Einzel- oder Mehrstellenmessung
  • Inline-Messungen im Produktionstakt
  • Industrie-4.0-Anwendungen

Gerne entwickeln wir passgenaue Sonderlösungen für Ihre Messaufgabe.
